电机的冷却方式及其代号

一、概念部分：

1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定

1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号

2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

4、冷却介质代号有如下规定：

如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。

5、冷却介质运动的推动方法，主要介绍四种。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

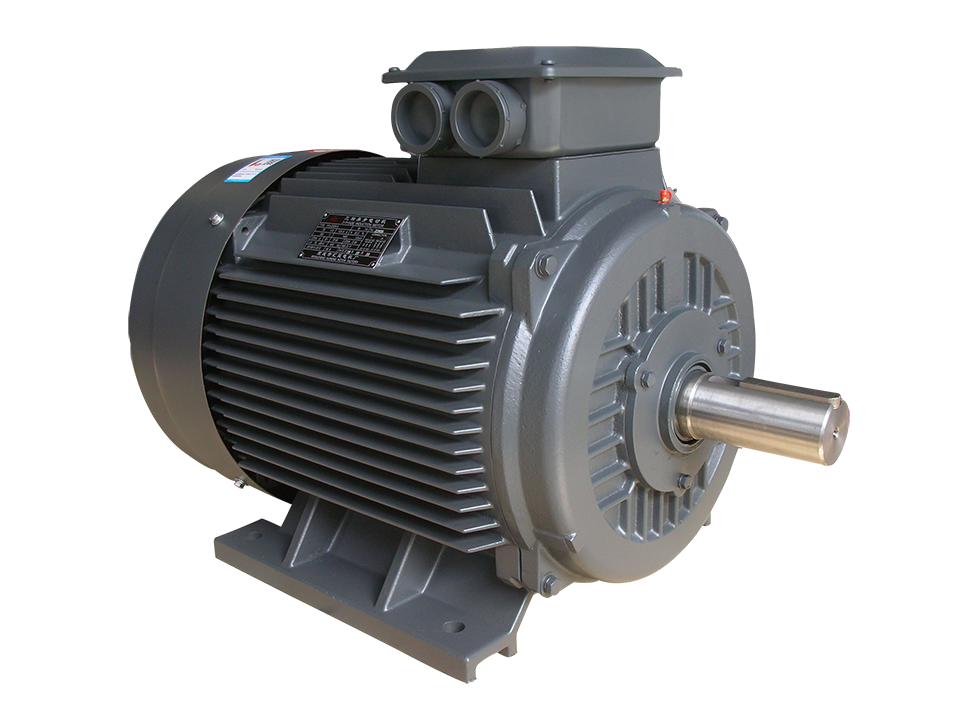

举例说明 ：  IC411 完整标记法为  IC4A1A1

                     “IC”为冷却方式标志代号；

                     “4”为冷却介质回路布置代号（机壳表面冷却）

                     “A’’为冷却介质代号（空气）

“1”为初级冷却介质推动方法代号（自循环）

“1”为次级冷却介质推动方法代号（自循环）
